Labsphere积分球,通用型积分球,光测量积分球

Labsphere积分球

不同用途的积分球：

通用型积分球

反射透射率测量积分球

光测量积分球

均匀光源积分球

不同规格尺寸的积分球:

小到2英寸，大到76英寸或更大 （2m或者3m直径）

各种内部反射涂层的积分球:

高漫反射率，高可达99%；

良好的朗伯特性；

覆盖紫外、可见和红外区域；

良好的耐久性、防水性、耐辐射，广泛用于航天及激光应用；

加工成各种形状或喷涂于各种所需表面；
*Spectralon、Spectraflect、Duraflect 及Infragold 为Labsphere 公司技术涂层

Spectraflect(经济实用型)
Spectraflect使用了硫酸钡---能产生高反射散射性表面的涂料。它能在可见光谱区域中达到:在360至830nm的光谱范围下提供97%的反射率，并且能扩展至300-2400nm范围。耐热能力为100度。
Duraflect(防水、防潮、耐腐蚀型)
Spectralon(高反射率、宽光谱范围)
Spectralon是一种热塑性反射材料，它能提供UV-VIS-NIR区域中，高于目前任何已知材料的散射反射率。Spectralon可近似于完全散射(朗伯体)，在光谱范围400至1500nm，其反射率能至99%，而且在250至2500nm的范围下也能达到高于95%的反射效果。耐热性能稳定至250度，并能短暂抵抗超过300度的极端高温。
Infragold(近红外/中红外波段适用)
Infragold NIR-MIR反射面料是一种镀金的电化学散射面料，它在红外光谱区域中有着优良的反射特性，在1.0um波长上有着95%的反射系数.

蓝菲光学为美国能源之星Energy Star认可实验室提供半导体照明光学测试系统

通用积分球常规型号:
3P-GPS-010-IG
3P-GPS-010-SL
3P-GPS-020-IG
3P-GPS-020-SL
3P-GPS-030-IG
3P-GPS-030-SF
3P-GPS-033-SL
3P-GPS-040-IG
3P-GPS-040-SF
3P-GPS-053-SL
3P-GPS-060-IG
3P-GPS-060-SF
3P-LPM-020-IG
3P-LPM-020-SF
3P-LPM-020-SL
3P-LPM-040-IG
3P-LPM-040-SF
3P-LPM-040-SL
3P-LPM-060-IG
3P-LPM-060-SF
3P-LPM-060-SL
4P-GPS-010-IG
4P-GPS-010-SL
4P-GPS-020-IG
4P-GPS-020-SL
4P-GPS-030-IG
4P-GPS-030-SF
4P-GPS-033-SL
4P-GPS-040-IG
4P-GPS-040-SF
4P-GPS-053-SL
4P-GPS-060-IG
4P-GPS-060-SF

LED、灯具测量积分球型号：
LMS-100
LMS-200
LMS-400
LMS-650
LMS-760

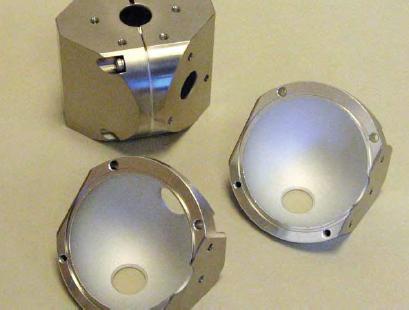

紫外积分球：

紫外积分球使用MgF-Al为主要的反射材料，可在紫外波段长期使用：
SPH-2UV-3K
SPH-2UV-4K
SPH-4UV-3K
SPH-4UV-4K
SPH-6UV-3K
SPH-6UV-4K

积分球原理：

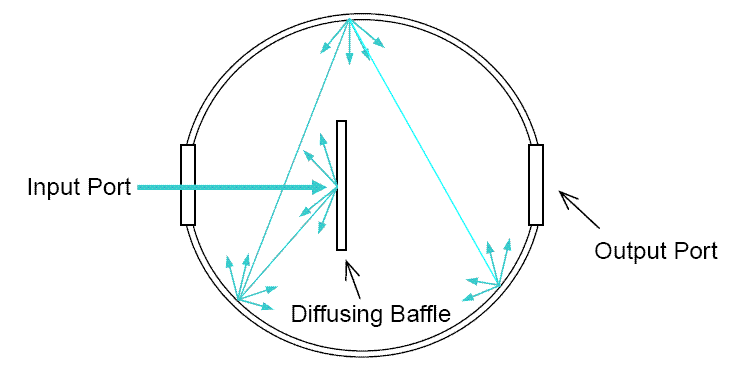

积分球的基本工作原理如下图所示：光线由输入孔入射后，光线在球内部被均匀的反射及漫射，在球面上形成均匀的光强分布，因此输出孔所得到的光线为非常均匀的漫射光束。而且入射光之入射角度、空间分布、以及极性都不会对输出的光束强度和均匀度造成影响。同时因为光线经过积分球内部的均匀分布后才射出，因此积分球也可当作一个光强衰减器，输出强度与输入强度比大约约为：光输出孔面积/积分球内部的表面积。

为什么要使用积分球？什么时候使用积分球？
一般而言，光学扩散片在小心使用下，可降低测量时因探测器上的入射光源不均匀分布或光束偏移所造成的微小误差，因此可以提高测量的准确度。但是在更精密的测量时，就必须使用积分球作为光学扩散器使得上述的误差小。
使用积分球来测量光通量(Lumen)时，可使得测量结果更为可靠，积分球可降低并除去由光线的形状、发散角度、及探测器上不同位置的响应度差异所造成的测量误差。
积分球可与光谱仪搭配，将积分球的光输出孔通过光纤连接到光谱仪的入射口，使得测量的再现性大幅的提高。这种测量方式被广泛的应用于LED测量和各种灯具的测量中。

各种光源测试可选用的Labsphere系统

LED测试标定（LED及各种模块）CSLMS 积分球光通量测试系统

1. CSLMS-LED系统
2. LTS寿命测试系统
3. LSA3000 光强分布测试仪
4. 1 1000/I 2000光强及色度测试系统
5. E1000 照度探头

灯具测试（车灯、路灯、荧光灯、节能灯及其他） 积分球光通量测试系统

1. CSLMS 系统
2. CSLMS-LED系统
3. 能效测试系统
4. E 1000 照度探头
5. Halfmoon系统

屏幕测试（各种口径的屏幕）积分球测试系统

1. CSLMS系统
2. CSLMS-LED系统
3. Halfmoon系统

标识、标志灯测试 积分球测试系统

1. CSLMS系统
2. CSLMS-LED系统
3. Halfmoon系统

荧光效率测试

1. QEMS量子效率测试系统
2. RT/RTC反射率/透过率测试系统
3. GPS通用积分球测量系统

激光测量 积分球测试系统

1. LPMS激光功率测量系统
2. 激光级Spectralon材料
3. 各种目标板，Spectralon及Infragold标准版
4. 功率探头/辐射度计

太阳能电池板

1. RT/RTC反射率透过率测量系统

Labsphere积分球应用的相关文章：

以积分球为基础的LED光学参数测试准确性的研究

积分球技术在高能激光能量测量中的应用

美国能源局积分球的标准

LED测量过程中光学和热学问题解决方法 积分球的评测
