YOKOGAWA提供的解决方案不仅可测量传统和前沿的光器件和系统，还可测量长、短距离的大容量光纤线路。解决方案涵盖新元器件技术，如半导体光放大器、拉曼放大器和不同类型的掺杂光纤放大器等，还面向不断增长的NGN光传输网络和千兆以太网市场。

光谱分析仪

YOKOGAWA的光谱分析仪质量高、技术先进，具备一流的可靠性和灵活性。这些产品的设计满足了研发、检测和生产对性能的要求。30余年来，YOKOGAWA(原Ando)光谱分析仪OSA广泛应用于电信、有源器件开发、无源器件开发以及众多使用光源的领域。如今，横河光谱分析仪 AQ6370系列在生物医疗、环境、生命科学、通信行业，以及蓝光、3D存储、激光打印机、CO2传感器和100G传输、消费电子等领域，正在帮助客户开发新的应用。依托Ando多年积累的经验，横河YOKOGAWA 光谱分析仪 OSA以其超群的适用性和性能在行业中立于不败之地。

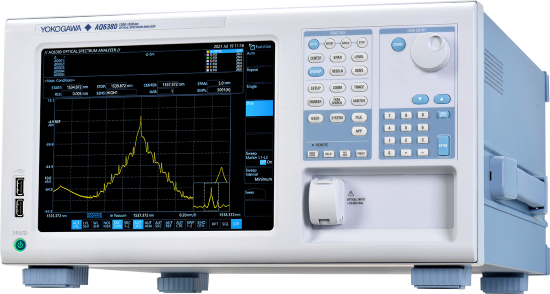

光谱分析仪 AQ6380

1200 - 1650 nm
无与伦比的光学性能
更清晰、更深入、更精确

高波长分辨率： 5pm
AQ6380达到5pm的波长分辨率。它能够分离紧密分配的DWDM通道和光收发器的调制侧峰值

高波长精度： ±5pm
AQ6380在C波段提供±5pm，以满足严格的精度要求。它还可以在S和L波段提供±10pm，在整个波长范围内提供±50pm。有了这样的精度，一些应用可能不再需要光波长计。
使用内置波长参考光源进行定期自波长校准，确保每次测量的长期稳定性。

动态范围： 65dB
AQ6380单色镜具有更陡峭的光谱特性，可以有效分离相近的信号，如外腔激光器的残余纵模,并执行精确测量。

高杂散光抑制比： 80dB。
杂散光是由单色镜内入射光的漫反射引起的光学噪声。在激光SMSR测量等情况下，同时测量多个不同等级的光谱时，杂散光可能会干扰测量；因此，需要高杂散光抑制性能。
AQ6380提供大动态范围测量，具有80dB的出色杂散光抑制性能。
此外，由于测量原理，不会产生杂散噪声。

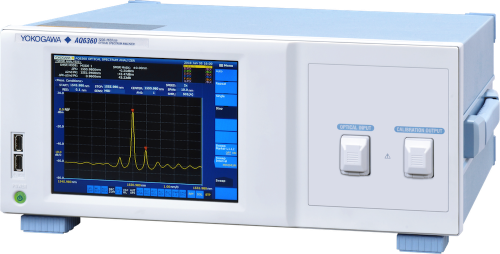

光谱分析仪 AQ6360
1200 - 1650 nm

AQ6360是一款基于衍射光栅技术的经济高效光谱分析仪。AQ6360满足电信设备（如激光器、光收发器和光放大器）工业制造的典型测量需求。
AQ6360的波长范围为1200到1650纳米，用于制造测试的理想性能。其自由空间光学输入结构设计保证了高耦合效率和测量重复性。AQ6360的附加功能和功能包括内置的分析功能和以太网和GPIB远程接口。
波长范围：1200~1650nm
波长分辨率：0.1~2nm
高波长精度：±0.02nm
高动态范围：55dB
宽测量范围：+20~－80dBm

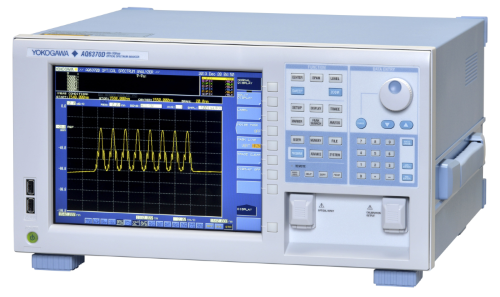

光谱分析仪 AQ6370D
AQ6370C支持600nm至1700nm具代表性的电信波长范围，使其成为适用于单模和多模光纤电信应用的理想机型。

波长范围：600~1700nm
高波长精度：±0.01nm
高波长分辨率：0.02nm
大动态范围：78dB(典型值)
宽功率量程：+20~-90dBm
快速测量：0.2秒(100nm跨度)
适用于单模和多模光纤

更陡峭的滤波边缘
高性能版AQ6370C也可以实现更大的动态范围，在峰值波长的0.2nm之内。通过单色镜更陡峭的光谱特性，可有效分离极为相近的光谱信号，并进行精确测量

杂散光抑制率：80dB(典型值)
此新规格提供了杂散光抑制功能，从而不需要扫描速度较慢的大动态测量模式。AQ6370C拥有高杂散光抑制率，可以大幅缩短测量时间。

宽功率量程：+20dBm~-90dBm
AQ6370D可以测量高功率光源，如光放大器、拉曼放大器的泵浦激光源和微弱光信号。按照测试应用和测量速度的要求，可以从7种类别中选择测量灵敏度。

改进的功率灵敏度：-85dBm(1000~1300nm)
平滑功能 - 降低被测光谱的噪声
大动态测量模式 - 输入强光信号后，易产生杂散光，通过减少杂散光的影响，可获得更大的动态范围。

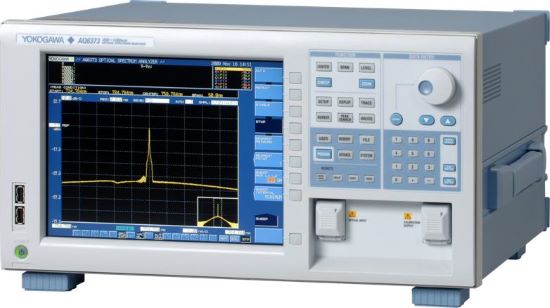

短波长光谱分析仪 AQ6373B
AQ6373B提供的350nm到1200nm专用短波长量程可以精确测量380nm到780nm的可见光谱，因此适用于生物科学和其它领域。此型号产品还是测量1064nm Nd:YAG, DPSS激光源的常用工具。

波长范围：350~1200nm
波长精度：±0.05nm
波长分辨率：0.02~10nm和0.01nm(400~470nm)
大输入功率：+20dBm
功率灵敏度：-80dBm
动态范围：≥60dB
单模、多模和大芯光纤
内置光轴对准调节光源
通过外部参考源进行波长校准
拥有多种分析功能，包括VIS颜色分析功能。

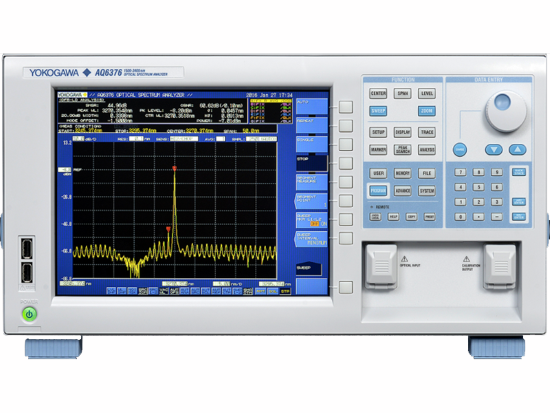

长波长光谱分析仪 AQ6376
AQ6376是波长可覆盖2μm以上范围的长波长台式光谱分析仪， 专为一直苦于无长波长测量仪器可用的工程师和研究人员而设计。 AQ6376在实现了高精度、 高分辨率和高灵敏度测量的同时， 还可以提供全面的分析功能， 从而可省去校准步骤和开发外部分析软件的麻烦。

波长范围：1500 ~ 3400nm
分辨率设置： 0.1 ~ 2nm
超宽可测功率范围： -65 ~ +13dBm
波长精度： ±0.5nm
动态范围： 55dB
快速测量： 100nm跨度只需0.5s
水平刻度也可用波长数(cm-1)
12种内置分析功能将各类热门应用一网打尽
数据记录功能
平滑功能
净化功能
适用于高阶衍射光的内置截止滤波器

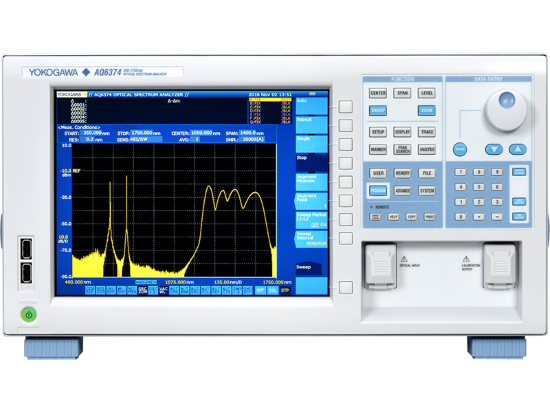

光谱分析仪 AQ6374
AQ6374覆盖了350 ~ 1750nm的宽范围波长，包括可见光(380 ~ 780nm)和通信领域。

覆盖从可见光到通信波长的宽光谱范围机型

波长范围: 350 ~ 1750nm
波长精度: ±0.05nm
波长分辨率设置: 0.05 ~ 10nm
功率范围: +20 ~ -80dBm
动态范围: 60dB (峰值±1.0nm)
8种波长分辨率设置: 0.05 ~ 10nm

可以让用户根据DUT特性选择佳值。

超宽可测功率范围: -80 ~ +20dBm

适合测量不同应用领域使用的高功率源和低功率源。

波长精度: ±0.05nm

通过内置或外部参考光源可以进行波长校准。

快速测量

仪器测量100nm跨度只需0.5s(灵敏度设为NORM_AUTO)。

采样点数: 100001

波长采样点数量翻倍。一次扫描即可进行高分辨率宽波长范围测量。

光谱分析仪 AQ6377

1900 - 5500 nm
AQ6377 (5μm)覆盖MWIR领域的长波长机型长范围测量。
AQ6377覆盖MWIR区域，通常用于环境检测和医疗应用。

特点:
波长范围: 1900 ~ 5500nm
5种波长分辨率设置: 0.2 ~ 5nm
可以让用户根据被测器件/系统选择佳值。
超宽可测功率范围: -60 ~ +13dBm
适合测量不同应用领域使用的高功率源和低功率源。灵敏度:HIGH1-3仅为大动态测量模式。
波长精度: ±0.5nm
由于内置校准功能和波长参考源，维护起来非常方便。
动态范围: 50dB

光时域反射仪
Yokogawa的光反射仪提供业内短的盲区。Yokogawa在反射仪设计上进行了长达25年以上的创新，能提供您需要的技术解决方案。

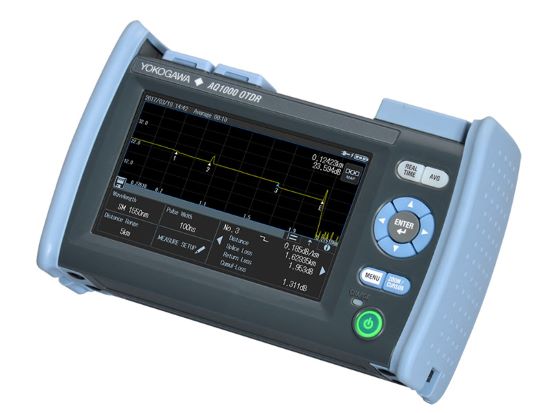

掌上型光时域反射仪 AQ1000
AQ1000的推出，填补了OTDR便携机型产品线的空白。新机型特别有助于运营商工作人员在光纤接入网络（如FTTH）“后一公里”的现场安装调试工作。虽然AQ1000定位为性价比超高的入门机型，然而AQ1000仍无愧于横河产品一贯的高质量、高精度和高可靠性，它还具备诸多常见于高端机型的优异性能——例如高品质多点触摸电容屏和无线连接功能。

AQ1000可以满足分析光接入网的测试和测量需求。

波长: 1310 / 1550 nm
动态范围: 32 / 30 dB
尺寸: 185 mm (W) × 116 mm (H) × 56 mm (D)
重量: 660 g

多点触控触摸屏
直观呈现，反应灵敏
轻点、滑动、缩放或按压。高分辨率、反应灵敏的5.0英寸多点 触控电容触摸屏和硬键按钮使OTDR操作变得简单直观。

一键式测量操作
全自动
只需按下一个按钮，AQ1000即可启动OTDR测量，根据用户定义的阈值，根据“通过/不通过”判断，检测和全面呈现网络特 性。如果需要，测量数据可自动保存。

AQ1000 OTDR 一键式测量操作
OTDR视图模式 曲线视图

Traditional v常规视图，包含OTDR和事件标记。
AQ1000 Trace View

Map 视图
Si简单的图标式Map视图，便于轻松解读网络事件.

AQ1000 Map View
电池续航时间长 超过10小时！
不用担心日常工作期间电池电量耗尽。AQ1000的大容量锂电池可在Telcordia标准条件下续航10小时。

快速启动
不超过10秒！从关机状态到测量准备就绪仅需几秒钟时间！

光时域反射仪 AQ7280
在光纤网络铺设和维护作业中，市场对现场测试 设备的可靠性和易用性需求正在不断攀升。为响 应这一需求，YOKOGAWA专门设计出全新的光 时域反射仪(OTDR)——AQ7280系列，它们可以 为现场技术人员提供既快速又精确的测量，使测 量变得更从容。
AQ7280应用广泛，可以满足从光接入网到核心 网分析的所有测试测量需求。

可靠：坚固的机身设计，支持在恶劣的 现场条件下工作。成熟的操作系统不但能够确保 测量的稳定性，做出快速响应，而且其防护软件 还可以出色地抵御病毒攻击。
操作方便：采用多点式触摸屏与硬键按钮相 结合的双操作模式。通过全新的应用软件，可以 实现全自动测量并轻松查看分析结果。
闪电速度：闪电开机。多任务处理可大幅提 高测试效率。通过无线连接可时间获得测量 报告。

多任务处理
提高测试效率!
在高效操作系统的管理下，可同时执行多个功能。横河 OTDR AQ7280 多任务处理
如今用户在对特定纤芯执行OTDR测量的同时，还可以确认其他纤芯的光功率和连接器的端面质量。

双操作模式
触摸屏与硬键按钮相结合!Yokogawa
可用手指轻点、滑动、缩放或按压操作仪器屏幕。既可以 选择8.4英寸高分辨率多点触控的电容式触摸屏，也可以 随心所欲地选择硬键按钮的任意组合。
这使OTDR的操作 实现了前所未有的快捷!

闪电开机
不超过10秒钟!Yokogawa
AQ7280从关机状态到测量准备仅需 几秒钟时间，这完全归功于新的高速硬件 和高效的操作系统。
测量随时待命！

AQ1210系列 光时域反射仪
横河作为一家拥有100多年历史的仪器制造商，依托在全球的光测试领域中积累了30多年的经验，现在推出了功能强大的新款光时域反射仪—AQ1210系列。
针对光纤网络安装和维护中操作人员日益需要更加可靠、易用的现场仪表，横河AQ1210系列OTDR旨在为用户提供快速精准的测量。

AQ1210 OTDR特点如下：

可靠 – 适合在恶劣现场条件下工作的坚固设计。

操作方便 – 采用多点式触摸屏与按键相结合的双操作模式。通过全新的应用软件，可以实现全自动测量并轻松查看分析结果。

快速启动 – 支持闪电开机。多任务处理可大幅提高测试效率。通过无线连接即可快速获得测量报告。

七款机型
共有7款机型可供选择，满足用户安装和维护各种光网络的需求。

紧凑机身、长效电池
外形大小如A5纸张，重量大约1Kg (2.2Lbs)。使用电池可工作10小时。

触摸屏与按键相结合的直观操作
AQ1210配备了5.7英寸多点触控的电容式触摸屏，还有一个适合现场操作的旋钮按键。

连接能力
通过Wi-Fi或以太网进行数据传输和远程控制。

增强的OTDR性能
测量多达128分路的PON系统。高速实时测量。

提高工作效率的功能和特点
多光纤测量、智能链路分析功能、PDF报告。

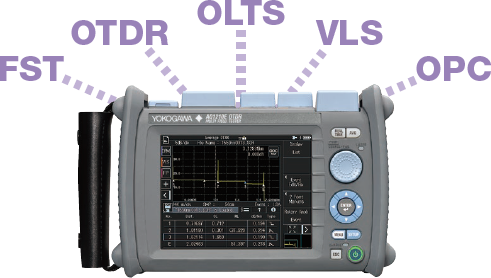

一机多能
用于多种任务的各种可选功能。

波长计|光波长计
多年来，横河一直是全球光波长计市场的领先者，尤以高质量且极富创新品质的光谱分析仪(OSA)产品系列闻名于世。而今，在积累了30多年的光波长计测试经验的基础上，我们又推出全新光波长计 AQ6150系列，以此为现有的OSA产品线提供补充性解决方案。 YOKOGAWA全新的光波长计可以提供高速、准确、高性价比的光波长计测量，无论是现在还是将来，都能满足全球网络流量高速增长所带来的各种需求。

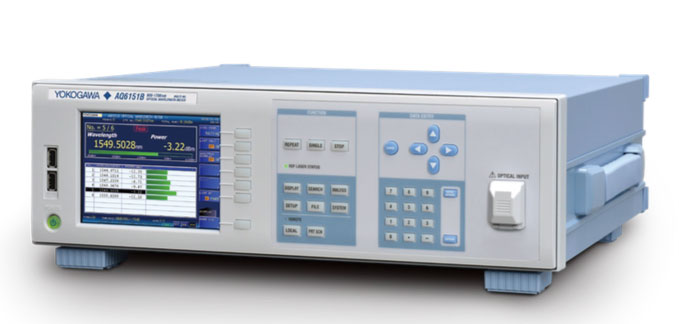

光波长计 AQ6150B
横河凭借着在光测试测量领域拥有的广泛客户经验，设计出了世界上可靠性高且广泛通用的光波长计。 AQ6150系 列具有特定的技术特点，有能力测量光子技术应用中使用的各种设备和系统，可以说是高效的光波长测量仪器。
横河AQ6150系列可以满足光通信行业研发以及生产过程中特定的光波长测试测量需求。

波长精度高达±0.2ppm
AQ6150系列一共有两个机型。其中， AQ6151B是高精度型光波长计，波长精度高达±0.2ppm，可以满足高级别的精度测量要求。 AQ6150B是标准型光波长计，波长精度可达 ±0.7ppm，适用于对精度要求不高的测量应用，价格更加实惠。
AQ6150系列具有实时校准功能，通过来自内置波长参考光源 的高稳定性参考信号，确保了测量的长期稳定性。

支持CW、调制收发器和光滤波器测量
光收发器和光传输系统的光输出是通过10G和25Gbps的传输频率进行调制的。内置的光谱分析功能采用了FFT技术，可以测量被调制后的展宽信号。
除了常规CW光模式外， AQ6150系列还有调制光模式。调制光模式通过分析光谱从而获得被调制光的中心波长，可以用于测量带通滤波器、 AWG和WSS等光滤波器的中心波长。

同时测量多达1024个波长
AQ6150系列可同时、快速、准确测量单一输入信号多达1024 个不同的波长，小间隔仅为5GHz。这就意味着无论现在还 是将来， AQ6150系列光波长计都可以满足WDM传输系统开发 和生产领域的测试需求。
利用光耦合器汇合多个激光模块或光收发器并一次性测量所有 信号，多波长测量功能还有助于在单一波长激光器件的生产中 提高效率并降低成本。

低功率输入的同时保持高性能
通过自动增益控制(AGC)功能， AQ6150系列可以在据输入信号功率的基础上自动调整电子放大器的增益。这有助于大大提高波长精度和测量速度，即使输入信号功率低至-40dBm。

提高生产力
高速测量提高生产吞吐量
可调光源和可调光收发器的调整和界定需要对每个器件进行几百次波长测量。能否提高生产吞吐量，高速测量和快速处理能力是至关重要的。
无论是AQ6150B还是AQ6151B，测量、分析并将结果传至PC均仅需0.2秒。这一速度比横河之前的AQ6150和AQ6151快2 倍，大大提高了生产吞吐量。在重复测量模式下， AQ6150 系列每秒可以完成10个测量，非常适合实时监视波长的同时对光器件进行调整。

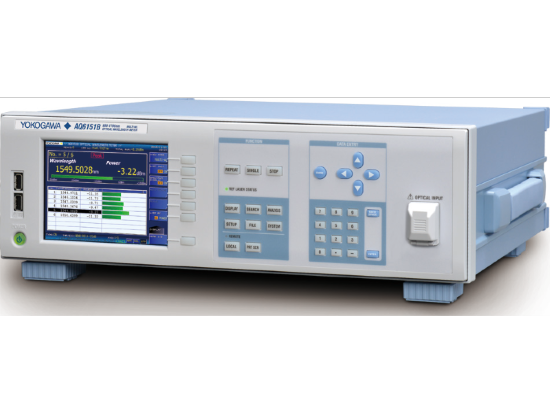

AQ6151B 光波长计

横河凭借着在光测试测量领域拥有的广泛客户经验，设计出了世界上可靠性高且广泛通用的光波长计。 AQ6150系列具有特定的技术特点，完全有能力测量光子技术应用中使用的各种设备和系统，可以说是有效和高成效的光波长测量仪器。

横河AQ6150系列可以满足光通信行业研发以及生产过程中特定的光波长测试测量需求。

波长精度：±0.2ppm
波长量程（3种）：900-1700nm, 1200-1700nm, 1270-1650nm
测量、分析并将结果传至PC均仅需0.2秒
大波长数：
1024(多波长)
1(单波长)
支持CW、调制收发器和光滤波器测量

更快的测量速度(2倍速快速测量)
可调光源和可调光收发器的生产需要高速测量和快速处理能力。 AQ6150系列可以在0.2秒内采集、分析并将测量数据传输到PC。

波长精度高达±0.2ppm
AQ6150系列一共有两个机型。其中， AQ6151B是高精度型光波长计，波长精度高达±0.2ppm，可以满足高级别的精度测量要求。
AQ6150系列具有实时校准功能，通过来自内置波长参考光源的高稳定性参考信号，确保了测量的长期稳定性。

支持CW、调制收发器和光滤波器测量
光收发器和光传输系统的光输出是通过10G和25Gbps的传输频率进行调制的。内置的光谱分析功能采用了FFT技术，可以测量被调制后的展宽信号。
除了常规CW光模式外， AQ6150系列还有调制光模式。调制光模式通过分析光谱从而获得被调制光的中心波长，可以用于测量带通滤波器、 AWG和WSS等光滤波器的中心波长。

同时测量多达1024个波长
AQ6150系列可同时、快速、准确测量单一输入信号多达1024个不同的波长，小间隔仅为5GHz。这就意味着无论现在还是将来， AQ6150系列光波长计都可以满足WDM传输系统开发和生产领域的测试需求。
利用光耦合器汇合多个激光模块或光收发器并一次性测量所有信号，多波长测量功能还有助于在单一波长激光器件的生产中 提高效率并降低成本。

低功率输入的同时保持高性能
通过自动增益控制(AGC)功能， AQ6150系列可以在据输入信号功率的基础上自动调整电子放大器的增益。这有助于大限度 提高波长精度和测量速度，即使输入信号功率低至-40dBm。

提高生产力
高速测量提高生产吞吐量
可调光源和可调光收发器的调整和界定需要对每个器件进行几百次波长测量。能否提高生产吞吐量，高速测量和快速处理能力是至关重要的。

无论是AQ6150B还是AQ6151B，测量、分析并将结果传至PC 均仅需0.2秒。这一速度比横河之前的AQ6150和AQ6151快2 倍，极大地提高了生产吞吐量。在重复测量模式下， AQ6150 系列每秒可以完成10个测量，非常适合实时监视波长的同时对光器件进行调整。
